树脂灌装机设计标准是怎样的?树脂灌装机的性

资讯来源:www.drumgz.com

现在的树脂灌装机设备得到了广泛的应用,市场上出蟴hi烁髦指餮?墓嘧盎??敲垂嘧盎?杓票曜际窃跹??树脂灌装机的性能特点有哪些呢?今天广志自动化就给大家具体介绍下这些问题。

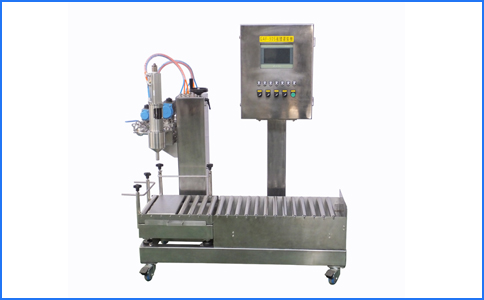

树脂灌装机的性能特点

  灌装机在使用操作、精度误差、装机调整、设备清洗、维护保养等方面更加简单方便。

  灌装机广泛适用于日化、油脂等各行业,可对不同高粘度流体进行灌装。机器设计紧凑合理、外形简洁美观,灌装量调节方便。

  该机具有两个同步灌装头,灌装物料快速精确。

  灌装机采用德国FESTO,台湾AirTac的气动组件和台湾台达的电控部件,性能稳定。

  物料接触部分均采用316L不锈钢材料制成。

  采用韩国光眼装置,台湾PLC及法国电器元件。

  调节便利、无瓶不灌装、灌装量准确并具有计数功能。

  采用防滴漏与拉丝的灌装闷头、防高泡产品的灌装升降系统、确保瓶口定位的定位系统和液位控制系统。

  树脂灌装机包含供送装置以及传动系统。

  1 装瓶泵灌装流体,泵固定在某工位的上方。

  2 属guan盖封口,它们可有气泵吸附在压盖机构上,有压盖机构压入(或通过压盖模将瓶盖紧固在)瓶口。设计者只需设计作直线往复运动的压盖机构。压盖机构可采用移动导杆机构等平面连杆机构或凸轮机构。

  3 此外,需要设计间歇动机构,以实现工作转台间歇传动。为保证停歇可靠,还应有定位(锁紧)机构。间歇机构可采用槽轮机构、不完全齿轮机构等,定位(锁紧)机构可采用凸轮机构等。

  树脂灌装机设计标准化的实施

  基本思路

  经过实践研究,以“模块”的方式,通过分解部件功能区,将其对应的图纸、清单、程序都独立来表达。通过参照机械设计的部件零部件和的概念,来实现设计工作的细化和标准化。实施原则应遵从:“高效,通用,节约”,而且这三点都是相互作用的。

  shouxian,考虑设备设计工作的高效性。在标准化实施后,设计所用的时间相应减少,实现设计提速;优化的设计,考虑到优化接线图,减少不必要的工序,实现装配提速。

  其次,考虑调用机器的通用性。定制机械都有很多特殊的要求和功能,但定制机器都是在标准机器上衍生而来的。为了在应对加急的订单时,能够在已完成装配的大部分定制机器中,实现同类机型的直接调用或小改造调用。那么必须做好电气系统的通用性。

  再次,考虑机器制造的成本控制。标准化设计可以提高零件的通用性,达到批量采购降低成本,以及稳定零件供应的目的。同时,也能为企业做好零件的安全库存,保证生产的正常进行。

  树脂灌装机设计图纸实施

  1. 确定所使用的认证和规范。在安全方面主要有UL认证,CE认证,还有企业标准。当然,企业标准可以高于以上的认证要求。
不同的认证,在原理和表达方式上都有不同的要求,如电气上面的安全认证,UL认证yi般遵循UL 508A。
不同是使用区域,使用的标准也有所不同,如工业设备电气设计参考标准:中国采用GB 5226.1:2008,欧盟采用EN60204-1:2006,美国采用NFPA 79:2004。

  2. 规范电气符号的图库,例如参考电气简图用图形符号(GB/T 4728.1~13)、电气制图用文件的编制(GB/T 6988.1~5)等,统yi所有元件所使用的符号,并制作符号说明表。

  3. 在CAD制图软件中,为了更好实现图纸的模板化功能,将整份电气图纸进行功能区划分,
包括电力布线图、PLC接线图、气路接线图、元件电柜布置图、元件机器装机布置图、端子接线图、线缆电路分配图、电气元件型号查阅图等区域,
每个区域固定yi定的页码范围,页码需标明上yi页和下yi页的页码,但不要求页码是连续的。这样的好处在于灵活增减图纸,减少页码的修改。统yi了功能区后,在对应的区域修改相应的图纸就可以了。

  4. 制定线号的编码规则,保证每yi根线的节点编码都是唯yi的,同时每个编码的规则都是有规律可寻的。

  树脂灌装机设计清单实施

  1.从清单格式上遵从“模块”的思路,按照功能区,在yi份EXCEL表中建立多个工作表,如,yi台三合yi灌装机的电气元件按照安装区域可以划分为:电柜部分,操作台部分,洗灌旋三合yi装机部分,洗盖部分,送盖部分。

  2.清单的排版上,在清单的所属部位那yi列,写上对应物料的安装位置,将同yi类的物料放在yi起

  3. 清单的内容上,可以将这些通用小件的物料单独列表,不在项目订单的采购清单上出现。
如线耳、端子、扎带、气管接头、单芯的电力电线等,这些单个小价值项目,用量少的通用性强的物料可以作为常用的通用件。这样可以减少工程师、计划员、采购员、收货员等的统计、制表、收货等的工作量。

灌装机设计

  树脂灌装机设计程序实施

  由于控制系统大多数由PLC和触摸屏作为主要编程控制元件,基于终端客户有时会提出控制系统的品pai型号系列的要求,故PLC的品pai和系列是多种多样的。在制定程序标准化的时候,shouxian应该立足于性能的满足和控制元件市场的普及程度,进行选择品pai及其型号系列。然后,做好时序工艺图,按照控制要求去编写相应的程序。

  触摸屏的标准化编程,应该包含几个大的内容:自动、手动、报警信息、参数设置等。自动模式,是进入自动化生产用的;手动模式用于前期调试和后期维护使用;报警信息用于报错和故障处理;参数设置用于初始化以及调试时使用设置。

  旋转型灌装机设计方案与分析

  1、 工作原理及工艺动作过程 设计旋转型灌装机。在转动工作台上对容器(如玻璃瓶)连续灌装流体(如饮料、酒、冷霜等),转台有多工位停歇,以实现灌装、封口等工序。为保证在这些工位上能够准确地灌装、封口应有定位装置。

  2.设计方案提示 (l)灌装机构:采用灌瓶来灌装流体,泵固定在某工位的上方。 (2)压盖机构:采用软木塞或金属guan盖封口,它们可由气泵吸附在压盖机构上,由压盖机构压入(或通过压盖模将瓶盖紧固在)瓶口。设计者只需设计作直线往复运动的压盖机构。压盖机构l可采用移动导杆杆机构等平面连杆机构或凸轮机构。 (3)间歇传动机构和定位机构:实现工作转台间歇传动。为保证停歇可靠,还应向定位(锁紧)机构。间歇机构可采用槽轮机构、不完全齿轮机构等,定位(锁紧)机构可采用凸轮机构等。

  通过以上的内容,大家已经了解了树脂灌装机设计的标准要求了,这样在灌装机设计的时候,就需要按照这些标准要求去做,具体的可以咨询广志自动化。
