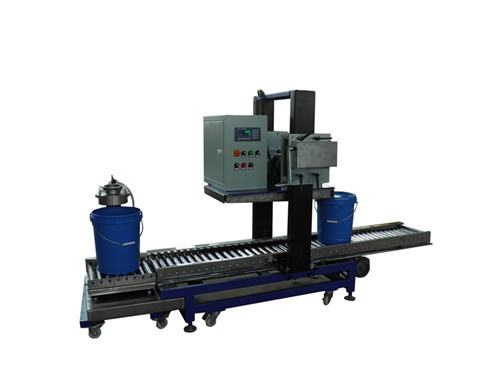

油漆灌装机主要结构和工作原理

资讯来源：www.drumgz.com

油漆灌装机主要结构和工作原理

1. 主要结构及作用

  本机主要有机架及防护罩部分、传动部分、托瓶部分、灌装部分和电器部分组成。主要部分的作用及结构分别为：

1. 机架及防护罩部分：支撑各部件及防护装饰；有机架、台罩、护板等部分组成。
2. 传动部分：传送动力；有电机、减速机、齿轮、主轴、中间立柱等部分组成。
3. 托瓶部分：带动瓶子定点灌装；有斜坡齿轮、瓶托、瓶托轴、拉簧、滚轮等组成。
4. 灌装部分：完成液体的定量灌装；有储料罐、浮球液位控制阀、灌注阀等组成。
5. 电气部分：控制灌装机及输瓶机的运转，有电气箱及按钮、开关等组成。

2. 传动原理：

  电动机通过三角带带动减速机，再由减速机输出端齿轮Ⅰ带动大齿轮Ⅱ转动。此时，花盘中间支柱及储料罐随之yi起转动，当把瓶子放到瓶托上时，由于瓶托轴下端的滚轮在固定的凸轮上滚动，使瓶托带譸ai孔觵i起进行升降运动完成灌装任务。

2. 灌装阀工作原理：

  储料罐内的液体经过液阀体上的孔充满量杯，其内部的空气由气管排出。当瓶子随瓶托上升时，瓶口顶住定为罩，使阀芯也随着上升。当上升到yi定位置时，进液阀体上的孔关闭，使量杯内液体与储料罐内液体隔jue。同时，阀芯上的孔打开，量杯内液体由该孔经进液阀体上的孔，流入量杯内，zhi此便开始下yi个灌装循环。

油漆灌装机主要特点：

1：该系统采用国外xian进技术生产的称重式灌装机，计量精度高，不受物料的影响。

2：由快加和慢加组成的加料阀，既能提高灌装速度又可提高灌装精度。

3：计量范围大，可在10-50KG内任意调节.

4：灌装头采用防滴漏装置，灌出的乳胶漆无气泡产生，开罐效果好。

5：自动控制物料进料，配有气动夹盖和气动压盘装置，灌装容积可储存10种配方，可方便切换。
